Монтаж и наладка трансформатора — единый технологический цикл, завершающийся подачей напряжения на оборудование. Завод выполняет полный комплекс: от такелажа и установки до комплексного опробования и включения в работу. Пусконаладка подтверждает соответствие параметров заявленным характеристикам и гарантирует безаварийную эксплуатацию.

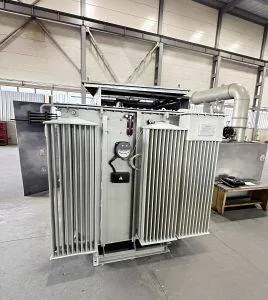

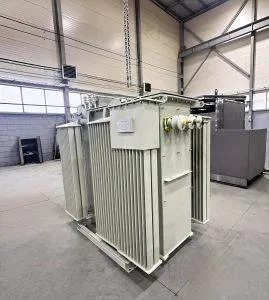

Специалисты работают с масляными и сухими трансформаторами мощностью 25–6300 кВА, напряжением до 35 кВ, в радиаторных и гофрированных баках. Каждый этап — от монтажа и наладки до подписания акта — соответствует ПУЭ-7, ПТЭЭП и заводским техническим условиям.
«Пусконаладка — это не просто замеры. Мы моделируем рабочие режимы, проверяем взаимодействие защит, снимаем векторные диаграммы. Только после полного цикла испытаний можно гарантировать, что трансформатор отработает заявленный срок без отказов».
Этапы монтажа и наладки
Монтаж и наладка трансформатора разделены на логические блоки, каждый из которых завершается контрольными операциями. Последовательность едина для большинства силовых машин.

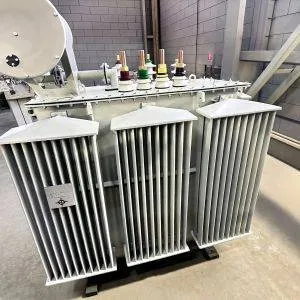

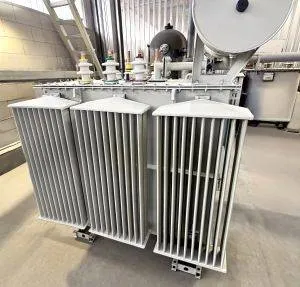

- Монтаж на фундаменте: установка с контролем горизонтальности, сборка охлаждения (радиаторов для радиаторных баков), монтаж вводов, расширителя, газового реле.
- Подключение первичных и вторичных цепей, заземление.
- Вакуумирование и заливка масла (для масляных), контроль герметичности.
- Пусконаладочные работы: проверка изоляции, фазировка, настройка РПН, испытания защит.
- Комплексное опробование под нагрузкой, тепловизионный контроль.
- Оформление акта приёмки и ввод в эксплуатацию.

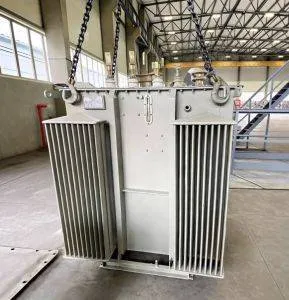

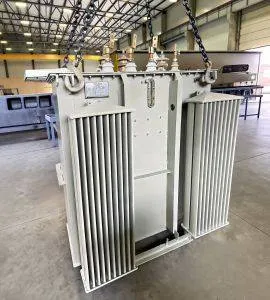

Для гофрированных баков отсутствует этап сборки радиаторов, но повышен контроль состояния гофр после такелажа. Монтаж и наладка таких аппаратов выполняется быстрее, однако требования к строповке жёстче.
Пусконаладочные работы
Пусконаладка включает обязательные и дополнительные испытания в зависимости от мощности и класса напряжения. Программа минимум:
| Вид испытания | Цель | Норма |
|---|---|---|
| Измерение сопротивления изоляции Вид испытания | Оценка состояния обмоток и вводов Цель | Не менее 70% от заводского значения Норма |
| Испытание повышенным напряжением Вид испытания | Проверка электрической прочности Цель | По ГОСТ 1516.3-96 Норма |
| Фазировка и проверка группы соединения Вид испытания | Контроль правильности подключения Цель | Соответствие паспорту Норма |
| Тепловизионное обследование под нагрузкой Вид испытания | Выявление локальных перегревов Цель | Разница температур не более 10°C на контактах Норма |
После завершения монтажа и наладки трансформатора оформляются протоколы испытаний, которые входят в исполнительную документацию. Комплексное опробование проводят в течение 24–72 часов под нагрузкой, контролируя температуру масла и токи.
ПУЭ-7 п. 4.2.67: каждый трансформатор перед включением подлежит приёмо-сдаточным испытаниям, включая измерение сопротивления изоляции и испытание повышенным напряжением.
Особенности наладки различных типов трансформаторов
Технология монтажа и наладки адаптируется под конструкцию. Для масляных в радиаторных баках обязательна проверка циркуляции масла. В гофрированных баках контролируют температурные расширения стенок. Сухие трансформаторы требуют строгого соблюдения климатических условий (влажность не более 70%).
Настройка РПН под нагрузкой — отдельный этап. Выполняется циклирование с замером сопротивления постоянному току на каждом ответвлении. При отклонении более 2% от заводских данных проводят ревизию контактов.
ГОСТ 11677-2022: приёмо-сдаточные испытания после монтажа включают проверку коэффициента трансформации и группы соединения обмоток на всех ответвлениях.
Закажите монтаж и пусконаладку трансформатора под ключ. Выезд бригады, полный комплект протоколов, гарантия 5 лет. Оставьте заявку на сайте или позвоните: +7 (800) 000-00-00.
Контроль качества и документация
Монтаж и наладка завершаются подписанием акта сдачи-приёмки. Заказчик получает:
- акт монтажа и наладки трансформатора;
- протоколы испытаний изоляции, вводов, РПН;
- ведомость дефектов (при наличии);
- рекомендации по эксплуатации на основе заводских инструкций.
При необходимости инженер завода проводит обучение персонала заказчика. Для сложных проектов предлагаем услугу шеф-монтажа и подключения, гарантирующую полное соответствие пусконаладочных операций заводским стандартам.
Нормативная база
| Документ | Название | Применение |
|---|---|---|
| ГОСТ 11677-2022 Документ | Трансформаторы силовые. Общие ТУ Название | Объём и методы приёмо-сдаточных испытаний после монтажа Применение |
| ПУЭ-7 Документ | Правила устройства электроустановок Название | Требования к размещению, заземлению, испытательным напряжениям Применение |
| ПТЭЭП Документ | Правила технической эксплуатации Название | Нормы периодичности и объёма послеремонтных испытаний Применение |
| ГОСТ 1516.3-96 Документ | Электрооборудование переменного тока на напряжения от 1 до 750 кВ Название | Требования к электрической прочности изоляции, методы испытаний Применение |
| ТУ завода Документ | Технические условия на продукцию Название | Особенности монтажа и наладки радиаторных и гофрированных баков Применение |
Часто задаваемые вопросы
Что входит в монтаж и наладку трансформатора под ключ?
Полный цикл: такелаж, установка, сборка охлаждения, подключение, заливка масла, пусконаладочные испытания и комплексное опробование. Мы сдаём объект с актом и протоколами.
Сколько времени занимает наладка?
Для трансформатора 1000–1600 кВА типовой монтаж и наладка длятся от 3 до 7 рабочих дней, включая 24 часа опробования под нагрузкой. Сроки корректируются под сложность объекта.
Обязательна ли фазировка при пусконаладке?
Да, фазировка — обязательная процедура. Она подтверждает правильность чередования фаз и отсутствие сдвига, что критично для работы защит и учёта.
Какие гарантии вы даёте после наладки?
Гарантия 5 лет на выполненные монтаж и наладку трансформатора. Действует при соблюдении правил эксплуатации и наличии подписанного акта.
Можно ли заказать отдельно пусконаладку после монтажа другой организацией?
Да, проведём испытания и наладку, даже если монтаж выполнен силами заказчика. Проверим изоляцию, фазировку, настроим защиты. Для этого необходим допуск и документация о выполненных монтажных работах.
